subgraph

一、subgraph语法¶

子图的使用方法：

123	subgraph cluster* { // xxxx }

子图的语法和其他语法也是一样的，一个千万要注意的地方是子图的命名必须以cluster开头。

例如：

GAS

digraph {
    subgraph cluster_0 {
        label="Subgraph A";
        a -> c;
        b -> c;
    }

    subgraph cluster_1 {
        label="Subgraph B";
        a -> f;
        f -> c;
    }
}

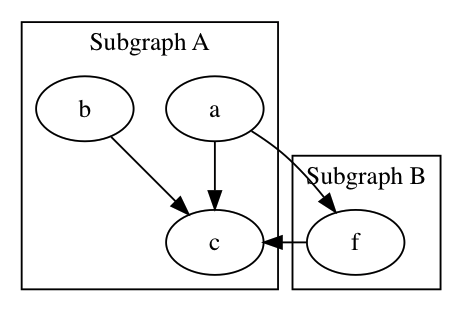

效果：

graphviz子图的用法

二、把箭头指向容器的办法¶

如果希望把箭头容器，而不是指向容器内部元素的话，需要使用以下两个属性：

123	compound=true;// a和b分别表示箭头的头部和尾部xx -> yy [lhead=a ltail=b]

要注意的是compound=true属性一定需要，它是全局代码段的。

例如修改上图中的a到f的线条为**a到子容器

GAS

digraph demo {
    compound=true;
    subgraph cluster_0 {
        label="Subgraph A";
        a -> c;
    }

    subgraph cluster_1 {
        label="Subgraph B";
        f -> c;
    }

    a -> f [lhead=cluster_1];
}

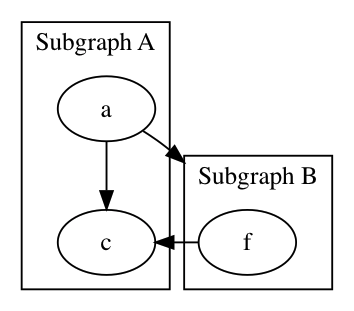

效果：

graphviz子图的用法
