MLIR 发布：全新的中介码与编译器框架¶

TensorFlow 生态系统包含许多编译器和优化器，可在多个级别的软硬件堆栈上运行。作为 TensorFlow 的日常用户，在使用不同种类的硬件（GPU、TPU、移动设备）时，这种多级别堆栈可能会表现出令人费解的编译器和运行时错误。

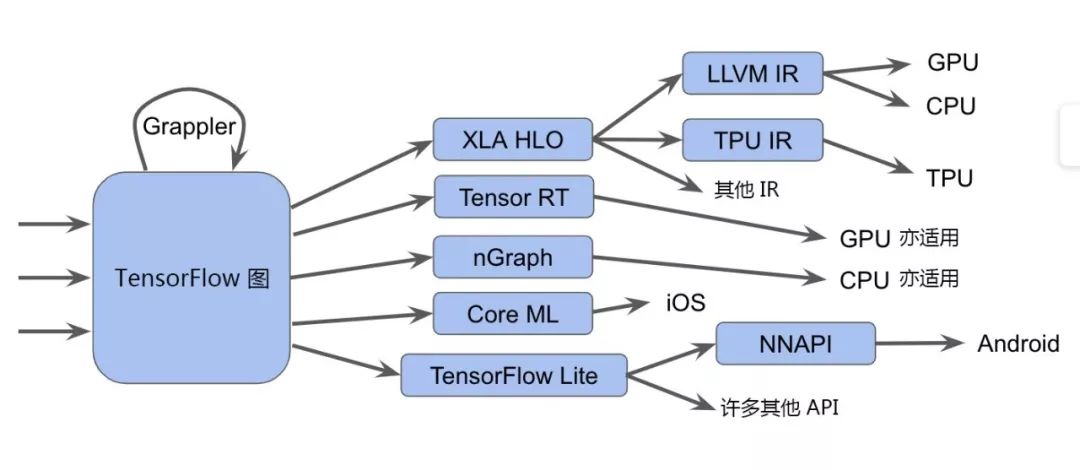

首先，我们通过下图为您概述这些组件：

个人理解，定义各种IR（通过统一的Dialect）的一种语言。

640?wx_fmt=jpeg

说明：事实上，这种堆栈的复杂性更胜此图。

如图中所示，TensorFlow 图 [1] 能够以多种不同的方式运行。这包括：

将其发送至调用手写运算内核的 TensorFlow 执行器
将图转化为 XLA 高级优化器 (XLA HLO) 表示，反之，这种表示亦可调用适合 CPU 或 GPU 的 LLVM 编辑器，或者继续使用适合 TPU 的 XLA。（或者将二者结合！）
将图转化为 TensorRT、nGraph 或另一种适合特定硬件指令集的编译器格式
将图转化为 TensorFlow Lite 格式，然后在 TensorFlow Lite 运行时内部执行此图，或者通过 Android 神经网络 API (NNAPI) 或相关技术将其进一步转化，以在 GPU 或 DSP 上运行

此外，您甚至可选用更复杂的途径，包括在每层中执行多轮优化。例如，Grappler 框架现在便能优化 TensorFlow 中的张量布局和运算。

虽然这些编译器和表示的大量实现可显著提升性能，但这种异构的环境可能会给最终用户带来问题，例如在这些系统间的边界处产生令人困惑的错误消息。此外，若需要构建新的软硬件堆栈生成器，则必须为每个新路径重新构建优化与转换传递。

鉴于此，我们发布 MLIR（或称为多级别中介码）。这是一种表示格式和编译器实用工具库，介于模型表示和低级编译器/执行器（二者皆可生成硬件特定代码）之间。在生产质量组件的支持下，我们希望能够借助 MLIR 对优化编译器设计与实现进行全新探索。

我们预计 MLIR 会引起许多团队的注意，包括：

希望优化机器学习模型性能与内存消耗的编译器研究者和实现者
正在寻找一种方式将硬件连接至 TensorFlow 的硬件制造商，例如 TPU、手机中可移植的神经网络硬件以及其他自定义专用集成电路 (ASIC)
编写语言绑定的人士，他们希望能充分利用优化编译器和硬件加速

什么是 MLIR？

MLIR 的核心是一种灵活的基础设施，适用于现代优化编译器。这意味着其中包含适用于中介码 (IR) 的规范与转换此中介码的代码工具包。（从编译器的角度来说，从高级表示到低级表示的转换过程称为 “降阶”，下文我们将使用此术语。）

MLIR 深受 LLVM 的影响，并不折不扣地重用其许多优秀理念。MLIR 拥有灵活的类型系统，可在同一编译单元中表示、分析和转换结合多层抽象的图。这些抽象包括 TensorFlow 运算、嵌套的多面循环区域乃至 LLVM 指令和固定的硬件操作及类型。

注：LLVM 链接 https://llvm.org/

*MLIR 方言*

为区分不同的硬件与软件受众，MLIR 提供 “方言”，其中包括：

TensorFlow IR，代表 TensorFlow 图中可能存在的一切
XLA HLO IR，旨在利用 XLA 的编译功能（输出到 TPU 等）
实验性仿射方言，侧重于多面表示与优化
LLVM IR，与 LLVM 自我表示之间存在 1:1 映射，可使 MLIR 通过 LLVM 发出 GPU 与 CPU 代码
TensorFlow Lite，将会转换以在移动平台上运行代码

每种方言均由一组存在不变性的已定义操作组成，如：“这是一个二进制运算符，输入与输出拥有相同类型。”

*添加至 MLIR*

MLIR 没有众所周知的固定或内置的操作列表（无 “内联函数”）。方言可完全定义自定义类型，即 MLIR 如何对 LLVM IR 类型系统（拥有一流汇总）、域抽象（对量化类型等经机器学习 (ML) 优化的加速器有着重要意义），乃至未来的 Swift 或 Clang 类型系统（围绕 Swift 或 Clang 声明节点而构建）进行建模。

如果您想要连接新的低级编译器，则需要创建新方言，以及 TensorFlow 图方言与您的方言之间的降阶。如此一来，硬件及编译器制造商便可一路畅行。您甚至可以在同一个模型中定位不同级别的方言；高级优化器将尊重 IR 中不熟悉的部分，并等待较低级别的优化器来处理此类部分。

如果您是编译器研究者和框架制造者，则可以借助 MLIR 在每个级别进行转换，甚至是在 IR 中定义自己的操作和抽象，从而针对您试图解决的问题领域构建最佳模型。由此看来，MLIR 比 LLVM 更像是纯编译器基础设施。

虽然 MLIR 充当 ML 的编译器，但我们也看到，MLIR 同样支持在编译器内部使用机器学习技术！这一点尤为重要，因为在进行扩展时，开发数字库的工程师无法跟上 ML 模型或硬件的多样化速度。MLIR 的扩展性有助于探索代码降阶策略，并在抽象之间执行逐步降阶。

MLIR（Multi-Level Intermediate Representation），顾名思义，其核心是多级IR表示。与其说MLIR是一个深度学习编译器，不如说其是编译器的基础设施（类似LLVM），基于MLIR我们可以很快地构建自己的深度学习编译器/其他领域的DSC（Domain Specific Compiler）。

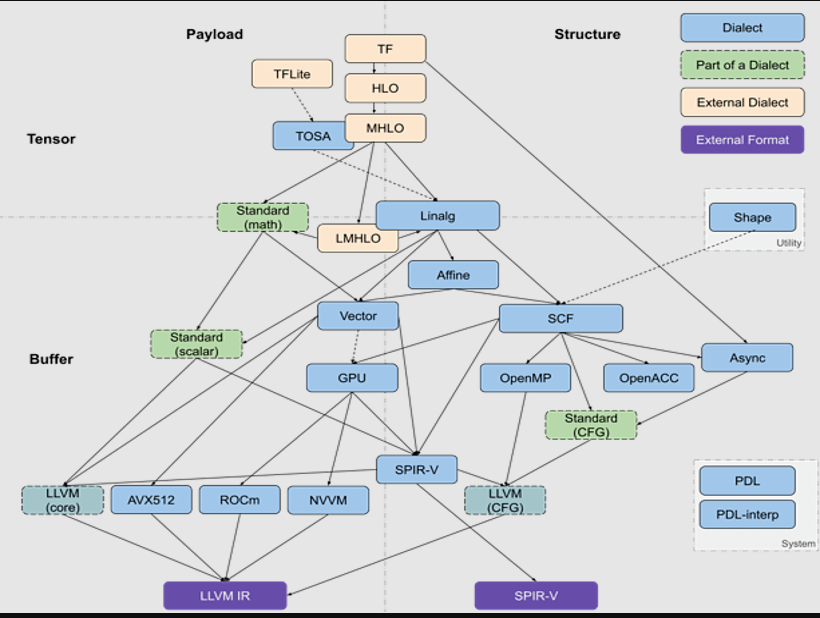

下图展示了现有的MLIR的生态，其中包括了许多Dialect（方言，即IR）。图中包含了TensorFlow的MLIR后端和完全基于MLIR实现的编译器IREE，不同编译器/不同后端会选择不同的Dialect和不同的Lowering路线。使用多级IR的好处：一方面可以用不同的Dialect表达不同的语义，比如用于表达形状信息的Shape Dialect和Tensor Dialect，以及用于表达Runtime执行信息的Async Dialect等；另一方面，Lowering时采用多级IR，可以在不同层级的IR表达不同的信息来满足不同的优化需求，比如在MHLO Dialect上可以做高级图优化（类似TVM的Relay IR），在LinAlg Dialect上可以做循环的融合（LinAlg上有循环信息），在Affine Dialect上可以做Tiling之后的小矩阵乘的映射。同时MLIR提供了完整的Dynamic Shape的支持。

MLIR的生态优势在于开放性和灵活性，我们可以灵活地从MLIR内置Dialect中选择我们需要的Dialect，或者按我们的需求自定义Dialect。同时基于MLIR的基础设施，我们可以复用大量MLIR中的Pass来构建我们的编译器，这大大减少了构建编译器的工作量。

原文網址：https://dyfocus.com/marvel/20e878.html

未来动态

我们已开放 GitHub 代码库，欢迎关注（查看我们的教程）。未来几个月内，我们将发布此工具包的更多内容，包括适用于 TensorFlow 与 TF Lite 方言的规范。我们期待向您展示更多与之相关的内容；如需了解详情，您可以在 c4ml 上查看 Chris Lattner 的演讲稿，也可参阅我们在 GitHub 上的 README（https://github.com/tensorflow/mlir）。

注：GitHub 代码库链接

https://github.com/tensorflow/mlir

教程链接

https://github.com/tensorflow/mlir/blob/master/g3doc/Tutorials/Toy/Ch-1.md

演讲稿链接

https://drive.google.com/file/d/1hUeAJXcAXwz82RXA5VtO5ZoH8cVQhrOK/view
