1. 项目介绍¶

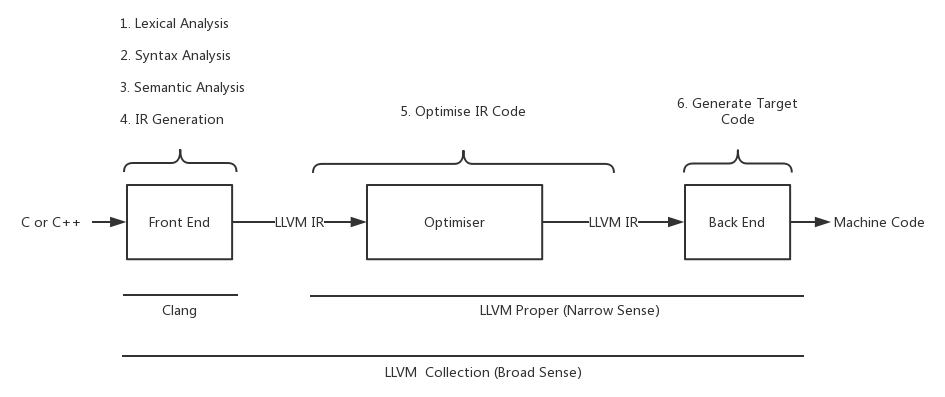

1.1 clang/llvm架构简介¶
LLVM项目是模块化、可重用的编译器和工具链技术的集合，常特指其关键子项目之一的LLVM内核库——编译器基础库，支持许多CPU和目标文件格式。
Clang是一个基于LLVM内核库的编译器，可编译C语言系列（C，C ++，Objective C / C ++，OpenCL，CUDA和RenderScript），是LLVM的一个子项目。更进一步来说，Clang只是一个编译器前端，其将上述的类C语言编译成一种“汇编语言（中间语言-IR）”。接着，通过LLVM作为后端，将这种“汇编语言”编译成针对不同机器的二进制机器语言。可广泛应用于Windows、Linux、macOS、iOS、Android、ARM-Linux等平台。
Clang/LLVM的特性¶
Clang/LLVM是在类BSD许可证下发布的，可以比较自由地在商业软件中使用。
与Clang诞生之前广泛应用的GCC相比，Clang具有以下优点：
- 编译速度块，内存占用小
- 诊断信息可读性强
- 模块化设计，易于扩展增强，易于 IDE 集成及其他用途的重用
- 与GCC、MSVC兼容
1.2 项目需求¶
整个核函数编译器开发工作是准备开发一个基于llvm/clang的核函数编译器。以下是整个项目的流程示意图。
核心思路是复用clang的前端实现对OpenCL核函数的编译，输出LLVM IR或者SPIR-V的标准中间格式，然后使用现有编译器的后端解析SPIR-V或者将SPIR-V转换为VIR，最终生成可供凌久GPU执行的二进制代码。
目前clang在命令行(driver模式)是支持对OpenCL核函数的编译，但项目要求的编译器是一个运行时的代码，故需要通过调用clang内部接口的方式来完成整个前端的操作，整个编译器前端的实现会综合参考clang driver mode和mesa 编译器前端的实现流程，并在此基础上进行流程的精简和代码裁剪。
在原有的clang/llvm中有13个libclang*.a和66个libLLVM*.a库。其中有很多库和代码是我们并不需要的，所以第一步就是对这些关不需要的代码进行裁剪。另外，我们的编译器后期可能会运行在嵌入式设备上，此种设备有比较小的内存，也需要我们的编译器项目需要有较小的尺寸。
1.3 项目目标¶
模仿clang driver的实现，根据要编译的语言和输出目标进行流程的精简和不相关代码的裁剪。只支持x86, arm架构，linux系统，C语言前端。
将核函数编译器所需要的库编译成libCLC.so库，然后使用clang driver的模式进行使用。
逾期目标：
-
目标库libCLC.so大小小于25M。
-
构建回归测试集，目标库通过所有的回归测试。
2. 代码裁剪¶
由于clang/llvm支持C/C++/Swift等编程语言，macOS/inux/windows等操作系统，x86/amd/ppc等各种架构，而核函数编译器项目只需要支持C语言，linux系统，为了测试方便，只保留了X86和ARM架构。
另外，核函数编译器项目较少用到llvm的后端，所以，在不报错的情况下，应该尽量对后端代码进行精简。总结成以下两个精简方向：
- 除C语言，linux系统，X86/ARM架构外的代码。
- 未使用的不影响clang/llvm系统运行的后端代码。
2.1 clang代码裁剪¶
以下代码将被删去：
- 删去ObjeC, C++, swift语言支持
- 删除windows
- 删除 OpenMP, cuda等代码。
下面是clang裁剪后的大小。
| 库名(libclang*.a) | 大小变化 | 功能 |
|---|---|---|
| Analysis | 3M(删除) | 供clang使用的一些分析工具，如静态分析 |
| AST | 11M -> 7.8M | 构建、操作和遍历抽象语法树 |
| ASTMatchers | 1.8M(删除) | 用于匹配抽象语法树结点 |
| Basic | 8.2M -> 1.8M | 提供一组实用程序，包括文件系统，内存分配等，源代码位置与诊断信息 |
| CodeGen | 12M -> 5.6M | 接收AST生成LLVM IR |
| Driver | 4.6M -> 2M | 用于与GCC兼容的一些选项支持 |
| Edit | 108K -> 66K | 记录一些源代码commit等信息 |
| Frontend | 3.7M -> 3.1M | 实现前端的各种action，依赖，诊断等 |
| Lex | 1.6M | 用于预处理和词法分析，处理宏，token和pargma |
| Parse | 2M -> 951K | 用于使用词法分析阶段的结果进行逻辑解析，语法分析 |
| Sema | 18M -> 8,4M | 用于语义分析，语义分析为AST验证提供操作。 |
| Serialization | 3.3M -> 2.9M | AST的读写序列化相关 |
2.2 llvm代码裁剪¶
以下代码将被删去：
- 除X86/ARM外的其它架构
- Debug相关信息
- 比较后端的流程如MIRParser, MCParser
- 和CodeGen相关的代码
- ObjC相关的代码
以下库被解除依赖和使用后，被直接删除
| 库名(libLLVM*.a) | 原始大小 | 功能 |
|---|---|---|
| AggressiveInstCombine | 90K | 激进的combine优化 |
| AsmPrinter | 1.8M | 输出ASM |
| CodeGen | 12M | 用于LL到指令的生成 |
| Coroutines | 298K | Coroutines使用的能用架代码 |
| Coverage | 344K | 测试代码的覆盖率 |
| DebugInfoCodeView | 2.3M | Debug信息相关 |
| DebugInfoDWARF | 1.4M | Debug信息相关 |
| DebugInfoGSYM | 20K | Debug信息相关 |
| DebugInfoMSF | 166K | Debug信息相关 |
| DebugInfoPDB | 2.4M | Debug信息相关 |
| Demangle | 553K | C++用的Demangel |
| DlltoolDriver | 26K | dll工具 |
| ExecutionEngine | 252K | 执行引擎用接口 |
| GlobalISel | 1.3M | 全局指令选择 |
| InstCombine | 2.4M | 指令合并优化 |
| Instrumentation | 2.4M | 用于PGO |
| Interpreter | 264K | 执行引擎用接口，翻译 |
| JITLink | 506K | 执行引擎用接口，JIT LINK |
| LibDriver | 60K | 与lib.exe兼容的驱动 |
| LTO | 846K | LTO相关的优化 |
| MCDissassembler | 48K | Machine code反汇编 |
| MCJIT | 99K | MC JIT |
| MCParser | 705K | 解析Machine code |
| MIRParser | 413K | 解析MIR |
| ObjCARCOpts | 347K | OBJC使用 |
| OrcJIT | 2.3M | JIT相关 |
| Remarks | 132K | 用于提示代码中发现的问题或优化详细信息 |
| RuntimeDyld | 1.1M | 执行引擎用接口，运行时动态库 |
| SelectionDAG | 5M | 指令选择用的DAG |
| Symbolize | 141K | 反汇编使用的符号库 |
| TestingSupport | 68K | 用于支持测试 |
| WindowsManifest | 19K | 给windows使用的库 |
| XRay | 490K | 用于追踪和分析程序执行的工具集 |
以下是目标库使用的库
| 库名(libLLVM*.a) | 原始大小 | 功能 |
|---|---|---|
| Analysis | 8.2M -> 8.1M | LLVM使用的分析pass |
| AsmParser | 855K | 对LL文件进行解析 |
| BinaryFormat | 303K -> 169K | 和DWARF MAGIC等想着，有些函数被LLParser.cpp使用 |
| BitReader | 842K | 读取bit code |
| BitstreamReader | 57K | 读取bit code |
| BitWriter | 453K -> 449K | 将bit code写入 |
| Core | 6.2M -> 5.6M | 和LLVM IR相关的核心库 |
| ipo | 3.3M ->267K | IPO想着优化 |
| IRReader | 38K | 读取IR文件 |
| Linker | 227K | 模块间Linker |
| MC | 1.9M -> 1.2M | Machine code想着 |
| Object | 2.6M -> 1.6M | 各种ELF Object想着 |
| Option | 115K | 和parser arg想着 |
| Passes | 3.1M -> 2.1M | 和PASS框架相关 |
| ProfileData | 863K -> 333K | 和PGO Profile相关 |
| ScalarOpts | 7.3M -> 24K | 和Scalar相关的优化 |
| SPIRVLib | 7.4M | SPIRV需要使用的库 |
| Support | 4.2M -> 3.8M | 各种工具，MD5，YAML，JSON等 |
| TableGen | 809K | td文件产生inc文件的工具库 |
| Target | 95K | 和Target相关 |
| TransformUtils | 3.9M -> 1.8M | 用于其它优化的辅助函数 |
| Vectorize | 1.8M -> 1.3K | 和vector相关的优化 |
3. 裁剪结果¶
3.1 所使用的编译优化选项¶
编译中间库时所使用的选项
-Os -DNDEBUG -ffunction-sections -fdata-sections -flto=auto -fno-fat-lto-objects -fuse-linker-plugin
编译最终libCLC.so所使用的选项
-Os -s -DNDEBUG -ffunction-sections -fdata-sections -fvisibility=hidden -flto=auto -fno-fat-lto-objects -fuse-linker-plugin
选项说明：
-
-Os: 该优化会启用优化使目标库尺寸变小。 -
-s -DNDEBUG -ffunction-sections -fdata-sections -fvisibility=hidden: 删除非必要的Symbol。 -
-flto=auto -fno-fat-lto-objects -fuse-linker-plugin: 启用lto优化，并尽量不增加目标库尺寸。中间库编译开启lto优化后，中间库大小会变大几倍。但目标库size会减少1M，目标库编译速度会变慢。
3.2 目标库大小¶
libCLC.so库原始尺寸在55M左右。
精简后，
使用-Os选项后，大小为24.6M，
使用-Os -flto后大小为23.2M，
使用-s -Os -flto后为17.1M。
